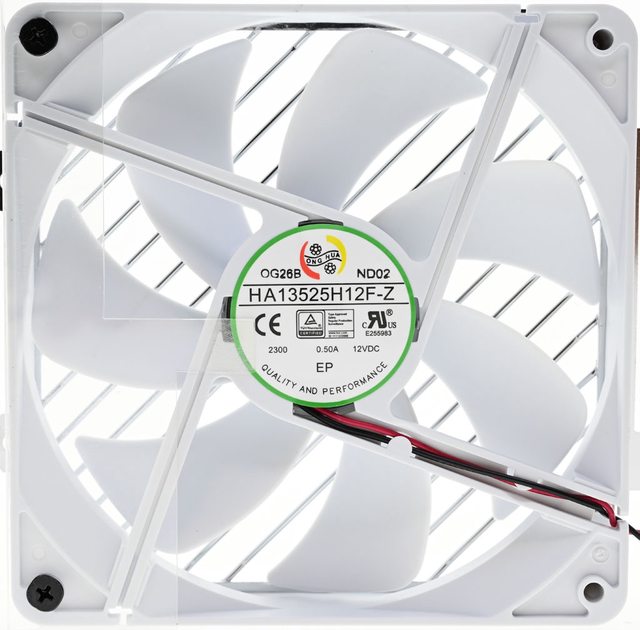

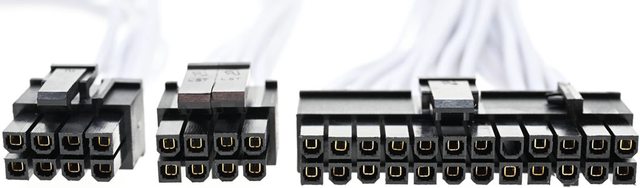

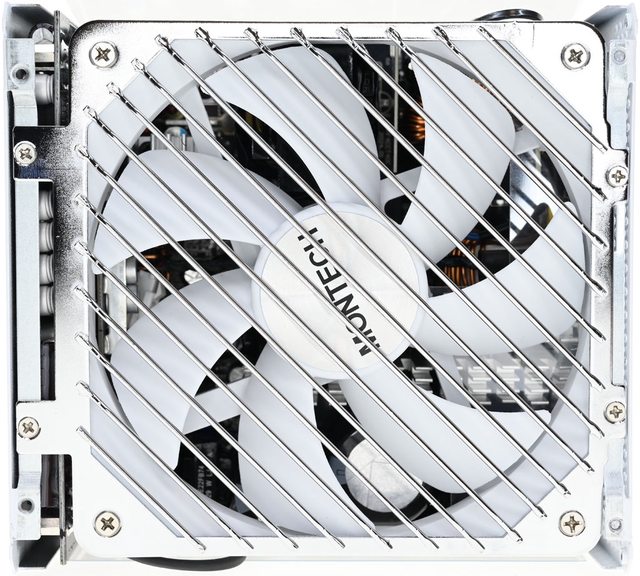

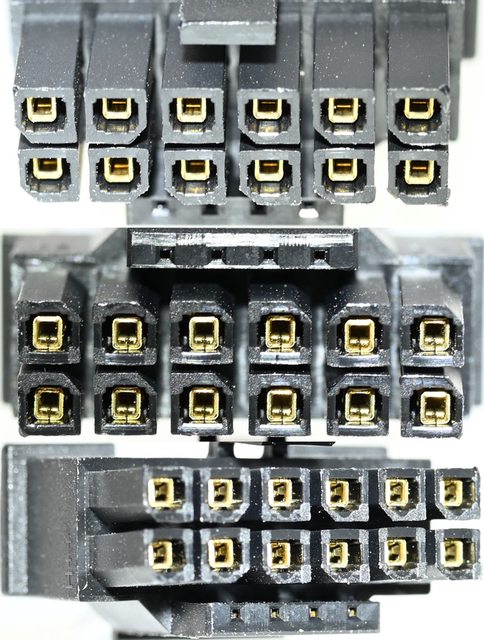

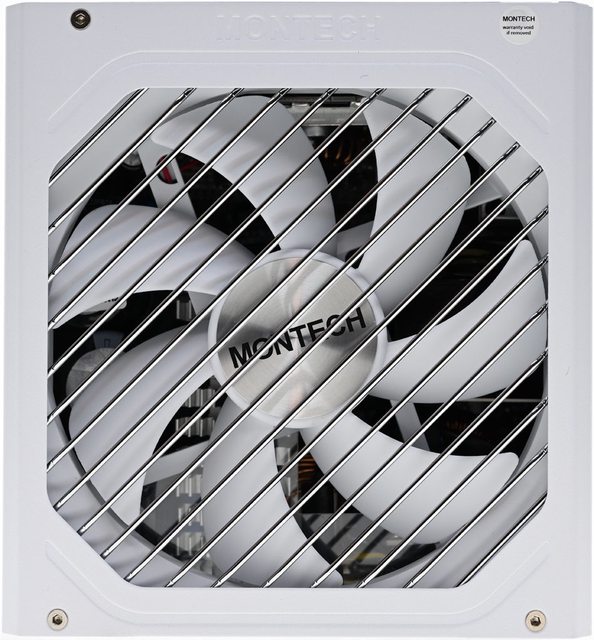

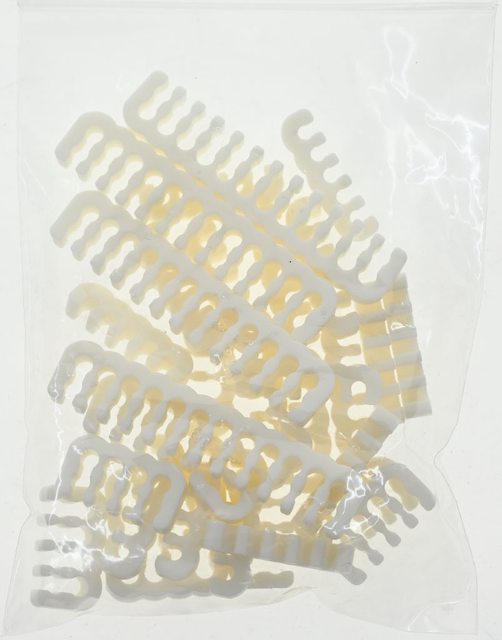

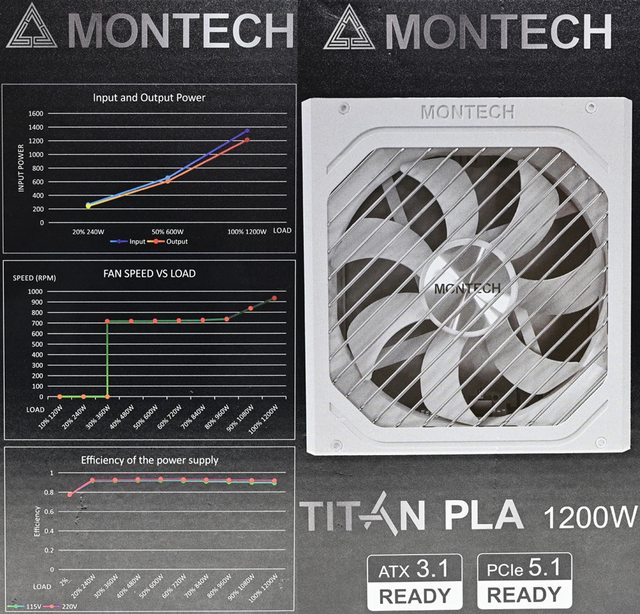

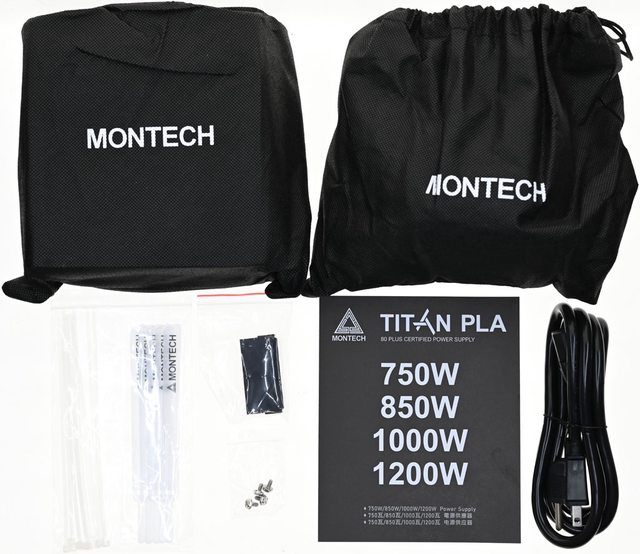

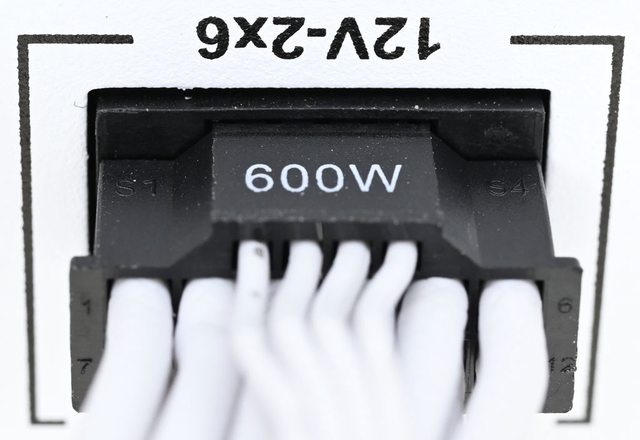

狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2024/11/blog-post_16 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/71365225 特色： ●海韻代工，通過80PLUS白金認證轉換效率 ●全模組化設計，採用白色壓紋線材搭配黑色模組化連接器，MB/CPU/PCIe採用鍍金高電 流端子，隨附理線梳 ●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台 ●提供1個12V-2×6 H++插座及1條模組化線材，相容ATX 3.1及PCIe 5.1，支援新款顯示 卡 ●採用主動功率因數修正、全橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換 3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率 ●採用13.5公分FDB軸承風扇，具備Hybrid模式，開啟後於低負載/溫度下風扇自動停止轉 動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡 ●全日系105℃電容，加強可靠度及耐用度，提供10年保固 輸出接頭數量： ATX 20+4P：1個 EPS 4+4P：2個 12V-2×6：1個 PCIE 6+2P：3個 SATA：12個(其中4個未提供3.3V電壓) 大4P：4個 ▼外盒正面有MONTECH商標、80PLUS白金認證、10年保固圖示、外觀圖、ATX 3.1 / PCIe 5.1 READY圖示、TITAN PLA名稱、輸出功率、"製造商：海韻電子"英文 https://i.imgur.com/xUJwh5U.jpg ▼外盒背面有MONTECH商標、TITAN PLA名稱、輸出功率、80PLUS白金認證、ATX 3.1 / PCIe 5.1 READY圖示、產品規格表、輸出規格表、線組接頭的數量及長度表、線組接頭配 置圖、英文特色圖示說明、安規認證、加州65號法案警告訊息、FCC 警告訊息、產地(中 國)、條碼 https://i.imgur.com/QtGsOqg.jpg ▼外盒上側面有MONTECH商標、TITAN PLA名稱、輸出功率、多國語言產品特色簡介。外盒 下側面有TITAN PLA名稱、輸出功率、標語 https://i.imgur.com/Iit1ovn.jpg ▼外盒左側面有MONTECH商標、輸入/輸出功率圖表、風扇轉速/負載圖表、轉換效率圖表 。外盒右側面有MONTECH商標、外觀圖、TITAN PLA名稱、輸出功率、ATX 3.1 / PCIe 5.1 READY圖示 https://i.imgur.com/Fr9aT2u.jpg ▼包裝內容，電源本體及模組化線組分別裝在印有商標的黑色不織布束口袋內，隨附塑膠 束帶、魔鬼氈束線帶、ATX 24P啟動測試器、固定螺絲、說明書、3×2mm2 15A交流電源 線 https://i.imgur.com/Dg8sbya.jpg ▼隨附理線梳 https://i.imgur.com/7MNBULm.jpg ▼全白外殼尺寸為160×150×86mm https://i.imgur.com/BZdyN1Q.jpg ▼本體兩側外殼印上裝飾圖樣及TITAN PLA名稱 https://i.imgur.com/O5KIZKA.jpg ▼亮銀色直條斜向風扇護網上方外殼及扇葉軸心銘牌有MONTECH字樣 https://i.imgur.com/XfeGCv2.jpg ▼本體背面標籤有MONTECH商標、80PLUS白金認證、TITAN PLA名稱、輸出功率、TIX0126 型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、條碼、 警告訊息、製造商(海韻電子)、產地(中國) https://i.imgur.com/ZzRl4qp.jpg ▼本體出風口處設有交流輸入插座、電源總開關及HYBRID模式開關，交流輸入插座上方有 MONTECH商標及交流輸入電壓範圍 https://i.imgur.com/sXZmOfX.jpg ▼黑色模組化線組輸出插座有名稱標示，左下方有TITAN PLA名稱 https://i.imgur.com/hWkaOpT.jpg ▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，線路長度60.5公分 https://i.imgur.com/cALTSdi.jpg ▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，線路長度70公分 https://i.imgur.com/Ab1suog.jpg ▼3條顯示卡電源模組化線路，提供3個PCIE 6+2P接頭，線路長度75公分 https://i.imgur.com/tCtXgbd.jpg ▼主機板/處理器/顯示卡電源模組化線路接頭採用鍍金高電流金屬連接器 https://i.imgur.com/V0XSBum.jpg ▼1條12V-2×6模組化線路，線路長度75公分，兩端接頭標示600W https://i.imgur.com/A7d2d7a.jpg ▼12V-2×6接頭內部金屬連接器的樣式如下圖所示 https://i.imgur.com/amcf3vj.jpg ▼2條SATA模組化線路，提供8個直式SATA接頭，至第一個接頭線路長度50公分，接頭間線 路長度15.5公分 https://i.imgur.com/q6x97ip.jpg ▼2條短版SATA模組化線路，提供4個直角SATA接頭，至第一個接頭線路長度50公分，接頭 間線路長度15.5公分。這2條線的SATA接頭未提供3.3V電壓 https://i.imgur.com/dqUFiSN.jpg ▼1條大4P模組化線路，提供4個省力易拔大4P接頭，至第一個接頭線路長度50公分，接頭 間線路長度15.5公分。未提供小4P接頭或轉接線 https://i.imgur.com/n6702Zg.jpg ▼將所有模組化線路插上的樣子 https://i.imgur.com/clFhnCQ.jpg ▼12V-2×6模組化線路插頭連接處近照 https://i.imgur.com/wHimhbM.jpg ▼內部結構及使用元件說明簡表 https://i.imgur.com/9nPGokC.jpg ▼亮銀色直條斜向風扇護網鎖在安裝主電路板的外殼上，風扇固定在護網上 https://i.imgur.com/1wQIHXN.jpg ▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換 3.3V/5V/-12V https://i.imgur.com/6tyxsrX.jpg ▼採用白色HONG HUA HA13525H12F-Z 12V/0.5A風扇，並設置氣流導風片 https://i.imgur.com/LXbUyRg.jpg ▼外殼底部透明隔板於主電路板橋式整流區域貼上導熱墊片(右上)，在二次側區域開孔及 貼上導熱墊片(左下) https://i.imgur.com/QvjDn4b.jpg ▼主電路板背面沒有任何元件，焊點做工良好，部分大電流路徑有敷錫 https://i.imgur.com/ASUJvB4.jpg ▼交流輸入插座及總開關後方加上小電路板，正面有2個Y電容(CY1/CY2)。磁芯、交流電 源線、模式開關及線路都有包覆套管 https://i.imgur.com/i52U2Mi.jpg ▼小電路板下面有1個X電容(CX1)，背面有X電容放電IC及電阻，並覆蓋隔板 https://i.imgur.com/5F3YSUJ.jpg ▼主電路板上有2個共模電感(CM1/CM2)、1個X電容(CX2)及2個Y電容(CY3/CY4)，CM2下方 有2支玻璃放電管。CM1旁直立安裝的保險絲有包覆套管，突波吸收器未包覆套管 https://i.imgur.com/5IXCHGU.jpg ▼2個並聯的VISHAY GBUE2560低導通壓降橋式整流器固定在散熱片的兩個面上 https://i.imgur.com/EIIkWlk.jpg ▼APFC功率元件散熱片安裝2個Infineon IPA60R099P6全絕緣封裝MOSFET及Wolfspeed C6D10065A二極體 https://i.imgur.com/vIBBXpD.jpg ▼主電路板正面的虹冠電子CM6500UNX負責APFC電路控制 https://i.imgur.com/0HK7tI1.jpg ▼APFC電容採用1個Rubycon 420V 680μF MXK系列105℃電解電容及1個Rubycon 420V 470 μF MXE系列105℃電解電容並聯組成，總容值為1150μF。封閉磁芯APFC電感包覆黑色聚 酯薄膜膠帶，包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器 將其短路，去除NTC所造成的功耗損失 https://i.imgur.com/4dItgeK.jpg ▼主電路板正面的輔助電源電路一次側整合IC為杰力科技EM8569C，輔助電源電路變壓器 包覆黑色聚酯薄膜膠帶，輔助電源電路二次側同步整流為東科半導體DK5V45R10S https://i.imgur.com/xUKnW3T.jpg ▼4個Infineon IPA60R120P7全絕緣封裝MOSFET分別安裝在2片散熱片上，一次側MOSFET的 隔離驅動變壓器及偵測一次側電流的比流器包覆黑色聚酯薄膜膠帶，1個諧振電感及2個諧 振電容組成一次側諧振槽 https://i.imgur.com/spnHQyu.jpg ▼主變壓器包覆黑色聚酯薄膜膠帶，主變壓器靠近EMI濾波電路有隔板，靠近二次側設置 散熱片 https://i.imgur.com/t8XavmW.jpg ▼散熱片下方的主電路板正面有8個Nexperia PSMN1R0-40YLD MOSFET組成二次側12V同步 整流電路 https://i.imgur.com/wYBVnKa.jpg ▼主電路板正面的虹冠電子CU6901VPA負責12V功率級一次側諧振及二次側同步整流控制 https://i.imgur.com/7eYU6EL.jpg ▼散熱片下方有12V輸出的6個Nippon Chemi-con固態電容、2個Nichicon電解電容、2個電 感、3個偵測12V電流的分流器(紅框) https://i.imgur.com/GmG1e4L.jpg ▼3.3V/5V/-12V DC-DC子卡正面，上面有1個茂達電子APW7159C雙通道同步降壓PWM控制器 、6個Nexperia PSMN4R0-30YLD MOSFET、3個環狀電感、2個柱狀電感、2個Nippon Chemi-con固態電容、2個Nichicon固態電容。正面左上環狀電感旁的Diodes(原Lite-On Semiconductor) LSP5523負責轉換-12V https://i.imgur.com/Y2SRnDP.jpg ▼主電路板正面的偉詮電子WT7527RA電源管理IC，負責監控輸出電壓/電流、接受PS-ON信 號控制、產生Power Good信號 https://i.imgur.com/PA7xL5f.jpg ▼主電路板上的新唐科技M031FB0AE微控制器 https://i.imgur.com/irwZ7Vn.jpg ▼3.3V/5V/-12V DC-DC子卡及模組化插座板背面之間有隔板 https://i.imgur.com/fFwcIhg.jpg ▼模組化插座板正面，插座之間設置21個Nichicon固態電容及8個Nippon Chemi-con電解 電容，加強輸出濾波/退耦效果 https://i.imgur.com/Ju0TV06.jpg ▼使用標示H++的新款12V-2×6插座 https://i.imgur.com/bWx1CZF.jpg 接下來就是上機測試 測試文閱讀方式請參照此篇：電源測試文閱讀小指南 https://ptt-club.com.tw/PC_Shopping/M.1555061123.A.89D ▼空載功耗5.81W https://i.imgur.com/u30k13B.jpg ▼20%/50%/100%輸出轉換效率分別為91.41%/92.91%/90.47%，符合80PLUS白金認證要求 20%輸出90%效率、50%輸出92%效率、100%輸出89%效率 https://i.imgur.com/H36rkJK.jpg ▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出 下功率因數為0.987，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求 https://i.imgur.com/NTReN1o.jpg ▼綜合輸出負載測試，輸出51%時3.3V/5V電流達15A以後就不再往上加，3.3V/5V/12V電壓 記錄如下表 https://i.imgur.com/pDen6cQ.jpg ▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為74.7mV https://i.imgur.com/APYWohI.jpg ▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為71.1mV https://i.imgur.com/q3uDBwt.jpg ▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為82mV https://i.imgur.com/g5NWKfo.jpg ▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載 (CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V： 4.75V-5.25V，12V：11.4V-12.6V) https://i.imgur.com/zWemPhO.jpg ▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表 https://i.imgur.com/ARcQ8jn.jpg ▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為58.3mV https://i.imgur.com/XSC2wC0.jpg ▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為57.8mV https://i.imgur.com/Tm3AEEf.jpg ▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為165mV https://i.imgur.com/jYPlShc.jpg ▼12V低輸出轉換效率測試，輸出12V/1A效率63.3%，輸出12V/2A效率75.6%，輸出12V/3A 效率79.3%，輸出12V/4A效率82.7% https://i.imgur.com/if0Q0I8.jpg ▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/87A滿載輸出下各電壓上升時間圖， 從12V開始上升處當成起點(0.000s)時，12V上升時間28ms，5V上升時間5ms，3.3V上升時 間5ms https://i.imgur.com/Eln3FBw.jpg ▼3.3V/15A、5V/15A、12V/87A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當 成起點(0.000s)時，12V於21ms開始壓降，26ms降至11.41V(圖片中資料點標籤) https://i.imgur.com/ufHsL7w.jpg 以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為 3.3V電壓波形 ▼輸出無負載(上圖)及輸出12V/2A(下圖)時漣波如下圖所示 https://i.imgur.com/OBLMKI9.jpg ▼輸出12V/6A時無明顯漣波 https://i.imgur.com/PgFa9RL.jpg ▼輸出12V/16A(上圖)及輸出12V/17A(下圖)時漣波如下圖所示 https://i.imgur.com/N9KJNqY.jpg ▼於3.3V/15A、5V/15A、12V/87A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 18mV/13.6mV/20mV，高頻漣波分別為11.6mV/10.4mV/15.2mV https://i.imgur.com/JXPauje.jpg ▼於12V/98A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為18mV/12mV/15.6mV ，高頻漣波分別為10.8mV/10.8mV/14.4mV https://i.imgur.com/Hf2Czlw.jpg ▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度236mV，同時造 成5V產生46mV、3.3V產生64mV的變動 https://i.imgur.com/eQTKm43.jpg ▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度250mV，同時 造成5V產生48mV、3.3V產生70mV的變動 https://i.imgur.com/imV2yoO.jpg ▼12V啟動動態負載，變動範圍10A至78A，維持時間500微秒，最大變動幅度640mV，同時 造成5V產生52mV、3.3V產生68mV的變動 https://i.imgur.com/Z7FYzli.jpg ▼12V啟動動態負載，變動範圍20A至98A，維持時間500微秒，最大變動幅度588mV，同時 造成5V產生46mV、3.3V產生60mV的變動 https://i.imgur.com/FiYQSpi.jpg ▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位 置環境溫度會影響測試結果) https://i.imgur.com/ZJes7aj.jpg ▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC DIODE/APFC電感(上圖)及一次側 MOSFET/諧振電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/Z2bsEo2.jpg ▼電源供應器滿載輸出下主變壓器/二次側/熱點(上圖)及DC-DC MOSFET(下圖)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/ptV480v.jpg ▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註： 安裝位置環境溫度會影響測試結果) https://i.imgur.com/vTk8eWd.jpg ▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註 ：安裝位置環境溫度會影響測試結果) https://i.imgur.com/VtDb1oP.jpg ▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試 https://i.imgur.com/eft7jOc.jpg ▼執行FURMARK 30分鐘後顯示卡端插頭(左上/右上)及電源端插頭(左下/右下)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/KTCblir.jpg 本體及內部結構心得小結： ○全模組化設計，採用白色壓紋線材搭配黑色模組化連接器。提供1個ATX 20+4P、2個 EPS 4+4P、1個600W 12V-2×6、3個PCIE 6+2P、12個SATA(8個直式，4個直角)、4個省力 易拔大4P，未提供小4P接頭或轉接線。MB/CPU/PCIe採用鍍金高電流端子，隨附理線梳 ○電源端使用標示H++的12V-2×6插座，S4/S3接至COM，為600W定義，S2/S1空接(未接到 COM或是經上拉電阻接至+3.3V) ○亮銀色直條斜向風扇護網鎖在主電路板的外殼上，風扇固定在護網上，具備Hybrid模式 ，開啟後於低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉。關 閉後風扇採常時溫控運轉 ○交流輸入插座及總開關的小電路板背面有覆蓋隔板。磁芯/交流電源線/模式開關本體/ 模式開關線路/主電路板保險絲有包覆套管，突波吸收器沒有包覆套管 ○所有元件都移到主電路板正面，背面於橋式整流器及二次側區域設置導熱墊片將熱量傳 導至外殼協助散熱，焊點整體做工良好，部分區域線路有敷錫 ○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉 換3.3V/5V/-12V ○APFC及一次側MOSFET採用Infineon，APFC二極體採用Wolfspeed，二次側12V同步整流及 3.3V/5V DC-DC MOSFET採用Nexperia，-12V DC-DC採用Diodes(原Lite-On Semiconductor)。APFC及一次側MOSFET採用全絕緣封裝 ○APFC電容使用Rubycon，其他固態/電解電容使用Nippon Chemi-con/Nichicon/Rubycon ○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍，並加裝微控制器控制風扇 各項測試結果簡單總結： ○20%/50%/100%輸出轉換效率分別為91.41%/92.91%/90.47%，滿足80PLUS白金認證要求 ○功率因數修正，滿足80PLUS白金認證要求 ○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變 化，均未超出±5%範圍 ○電源啟動至綜合全負載輸出狀態，12V上升時間28ms，5V上升時間5ms，3.3V上升時間 5ms ○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於21ms開始壓降，26ms降至11.41V ○輸出12V/6A時無明顯漣波。綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為 18mV/13.6mV/20mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為 18mV/12mV/15.6mV ○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度236mV ○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度250mV ○12V動態負載測試，變動範圍10A至78A，維持時間500微秒，最大變動幅度640mV ○12V動態負載測試，變動範圍20A至98A，維持時間500微秒，最大變動幅度588mV ○熱機下3.3V過電流截止點35A(140%)，5V過電流截止點36A(144%)，12V過電流截止點 133A(133%) 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(ptt-club.com.tw), 來自: 114.40.160.211 (臺灣) ※ 文章網址: https://ptt-club.com.tw/PC_Shopping/M.1732019125.A.11E
