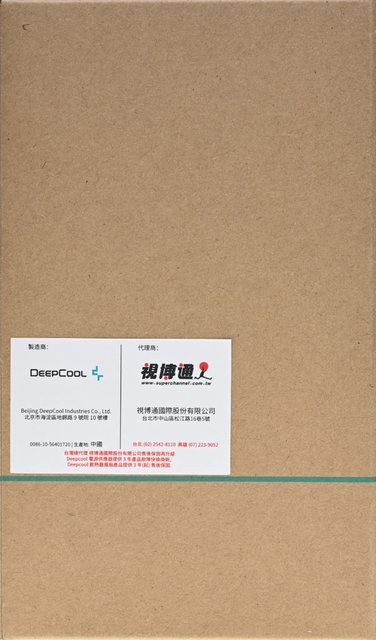

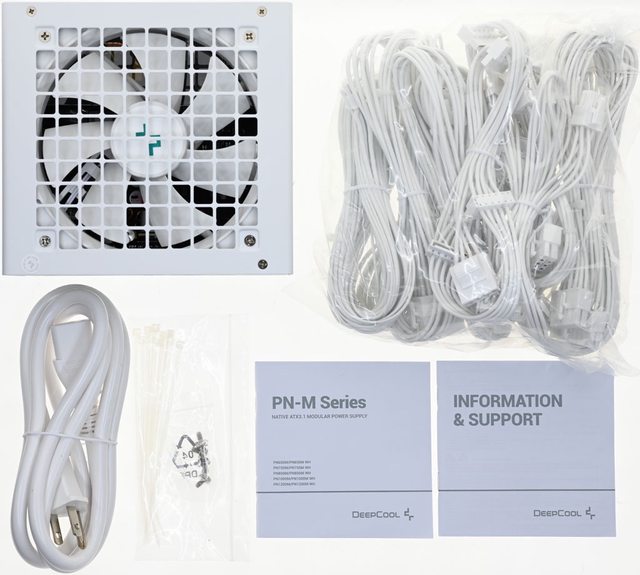

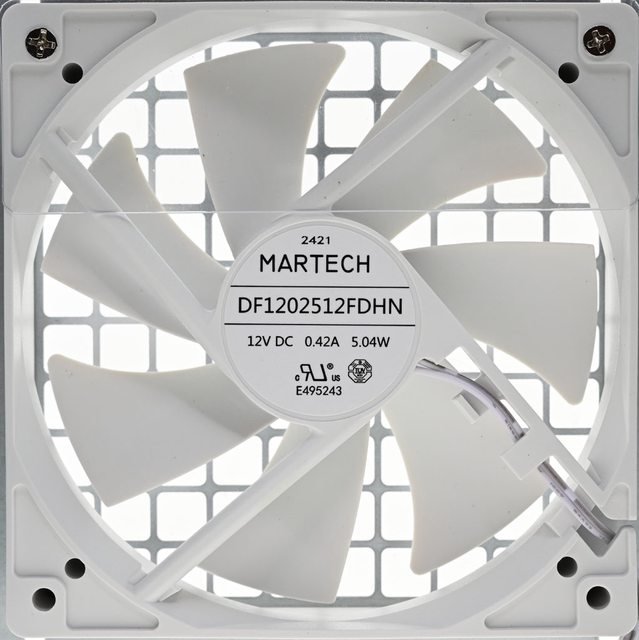

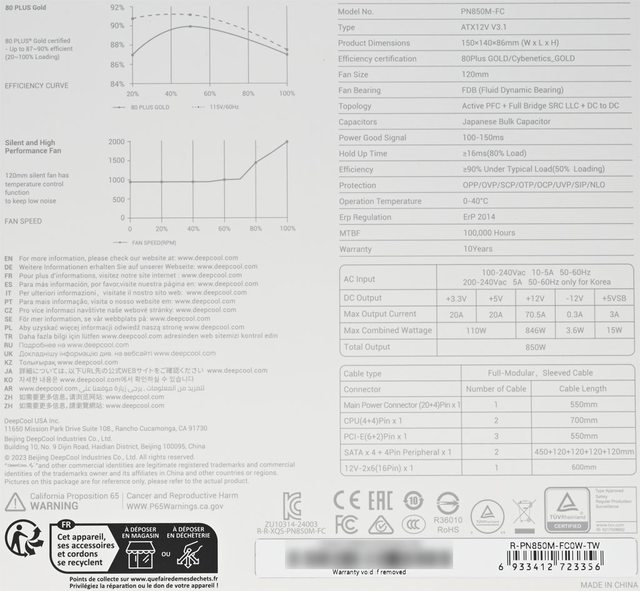

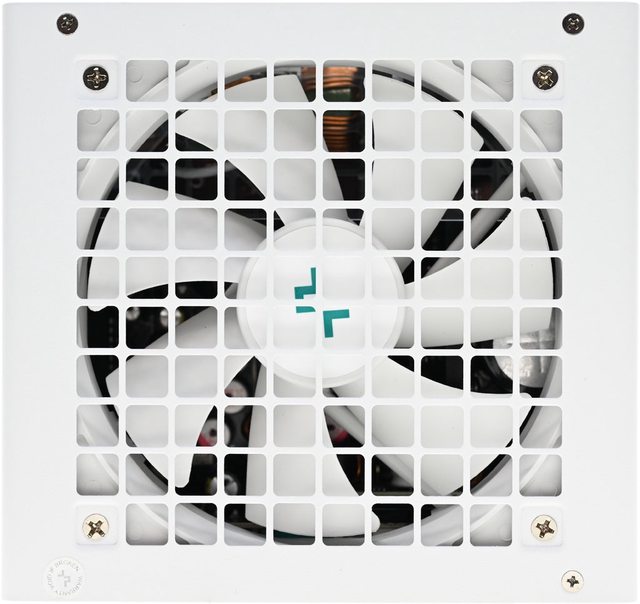

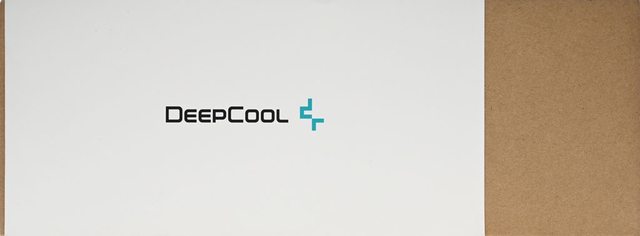

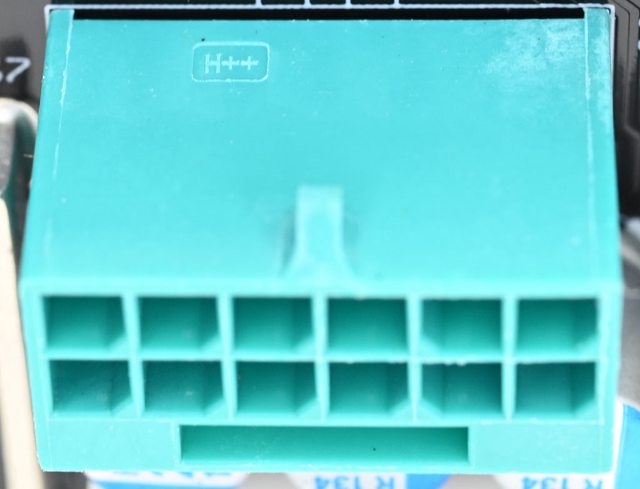

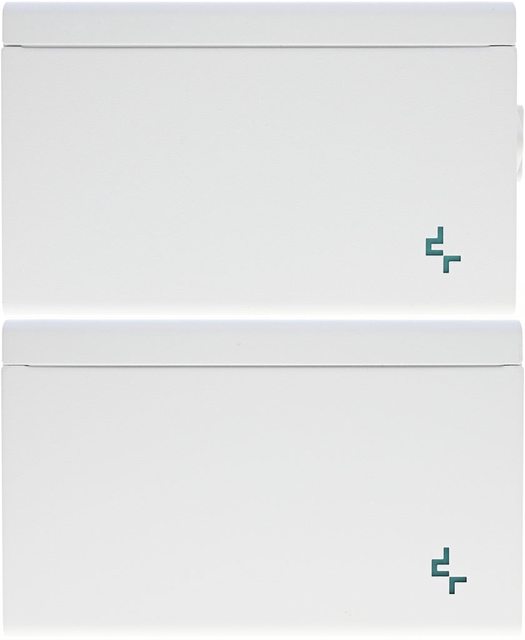

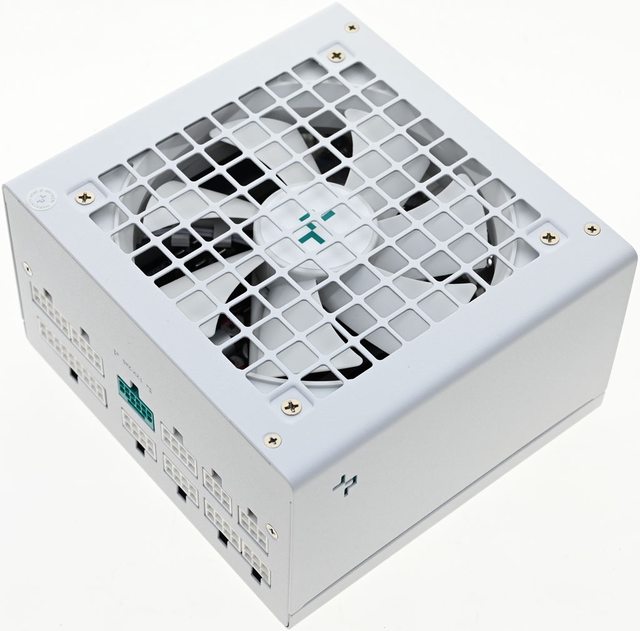

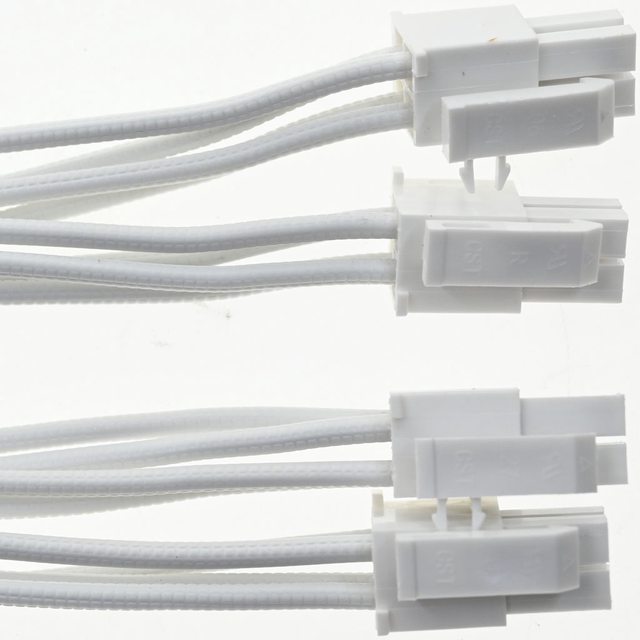

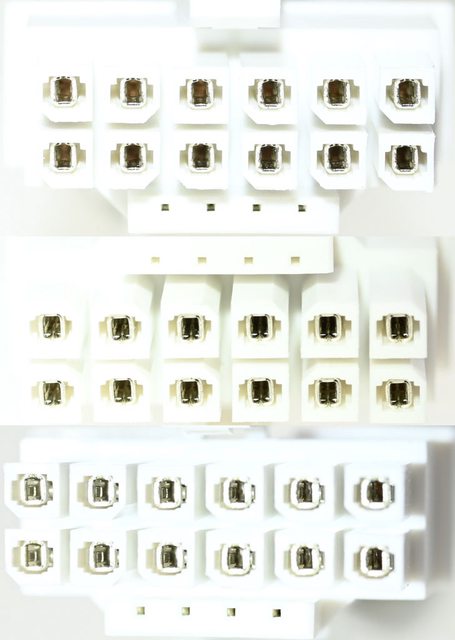

狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2024/10/blog-post_14 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/71333281 特色： ●轉換效率通過80PLUS金牌認證及Cybenetics Gold認證 ●14公分短機身，全模組化設計，採用壓紋模組化線材，線材與接頭皆為白色 ●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台 ●提供1個12V-2×6 H++插座及1條模組化線材，相容ATX 3.1，支援新款顯示卡 ●採用主動功率因數修正、全橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換 3.3V/5V，使12V可用功率最大化，並改善各輸出電壓交叉調整率 ●12公分FDB軸承溫控風扇，在散熱效能與靜音中取得平衡 ●105℃日系主電容，加強可靠度及耐用度，提供10年保固 輸出接頭數量： ATX 20+4P：1個 EPS 4+4P：2個 12V-2×6：1個 PCIE 6+2P：3個 SATA：8個 大4P：2個 ▼外盒正面右下有DEEPCOOL商標，彩色印刷外套正面有PN850M WH名稱、80PLUS金牌認證 、Cybenetics Gold認證、相容ATX 3.1圖示、外觀圖 https://i.imgur.com/DZDFlsO.jpg ▼外盒背面左上有PSU字樣 https://i.imgur.com/iVEWEk0.jpg ▼彩色印刷外套背面有轉換效率圖表、風扇轉速圖表、多國語言"如需要更多資訊，請瀏 覽網站"、原廠網址、廠商資訊、產品規格、輸入/輸出規格表、模組化接頭數量/線材數 量/長度表、安規認證、條碼、產地(中國) https://i.imgur.com/Uij8WYf.jpg ▼彩色印刷外套上側面有DEEPCOOL商標 https://i.imgur.com/qES5h3Z.jpg ▼外盒左側面有製造商/代理商資訊貼紙 https://i.imgur.com/FTJ6bKo.jpg ▼外盒右側面貼紙有DEEPCOOL商標、PN850M WH名稱、外觀圖 https://i.imgur.com/YkfQIq7.jpg ▼去除彩色印刷外套的外盒正面/背面/頂部有DEEPCOOL商標 https://i.imgur.com/ww8LWuX.jpg ▼包裝內容有電源本體、模組化線材、白色3×2mm2 15A交流電源線、塑膠束帶、固定螺 絲、說明書、支援說明 https://i.imgur.com/sQKf3lQ.jpg ▼本體尺寸為140×150×86mm https://i.imgur.com/zM0VE6R.jpg ▼本體兩側外殼有DEEPCOOL商標鏤空開孔 https://i.imgur.com/4vefi0t.jpg ▼直接在外殼上沖壓加工方格開孔風扇護網，扇葉軸心有DEEPCOOL商標貼紙 https://i.imgur.com/lSnwTHn.jpg ▼本體背面標籤有產品名稱、DEEPCOOL商標、Cybenetics Gold認證、80PLUS金牌認證、 型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、條碼、 安規認證、廠商資訊、產地(中國) https://i.imgur.com/FyOlooX.jpg ▼本體方格開孔出風口處設有綠色電源總開關及白色交流輸入插座 https://i.imgur.com/B8q7ZOd.jpg ▼模組化線路插座有名稱標示，CPU/PCI-E的8P及SATA的6P插座內的導體為金色，12V-2× 6插座外殼為綠色 https://i.imgur.com/oKH7LUX.jpg ▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，線路長度54.5公分 https://i.imgur.com/vYJ0kex.jpg ▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，線路長度69.5公分 https://i.imgur.com/BnqmX7H.jpg ▼3條顯示卡電源模組化線路，提供3個PCIE 6+2P接頭，線路長度54.5公分 https://i.imgur.com/tPgzl2J.jpg ▼1條12V-2×6模組化線路，線路長度59.5公分，兩端接頭標示600W https://i.imgur.com/qhly38q.jpg ▼12V-2×6接頭內部連接器的樣式如下圖所示 https://i.imgur.com/ycNksmj.jpg ▼2條SATA/大4P模組化線路，提供8個直角SATA接頭及2個省力易拔大4P接頭，至第一個接 頭線路長度45公分，接頭間線路長度11.5公分。未提供小4P接頭或轉接線 https://i.imgur.com/s91EhNB.jpg ▼將所有模組化線路插上的樣子，會多出1個SATA模組化線路6P插座 https://i.imgur.com/kovrW7D.jpg ▼12V-2×6模組化線路插頭連接處近照 https://i.imgur.com/k7P3UNk.jpg ▼內部結構及使用元件說明簡表 https://i.imgur.com/lbXAXy0.jpg ▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換 3.3V/5V https://i.imgur.com/9yidvah.jpg ▼採用白色MARTECH DF1202512FDHN 12V/0.42A風扇，並設置氣流導風片 https://i.imgur.com/JMMwhxN.jpg ▼主電路板背面焊點做工良好，大電流路徑有敷錫 https://i.imgur.com/tsviilo.jpg ▼交流輸入插座焊點有2個Y電容(CY1/CY2)及1個X電容(CX1)。X電容接腳、磁芯、總開關 焊點有包覆套管，交流輸入插座焊點及交流電源線未包覆套管 https://i.imgur.com/twdvlu4.jpg ▼主電路板上有2個共模電感(CM1/CM2)、1個X電容(CX2)、2個Y電容(CY3/CY4)。臥式安裝 的保險絲及突波吸收器未包覆套管 https://i.imgur.com/KmgSfJh.jpg ▼主電路板背面的X電容放電IC(Power Integrations CAP200DG)及電阻 https://i.imgur.com/ROxE2xt.jpg ▼GBU1506橋式整流器固定在單獨的散熱片，APFC功率元件採用2個冠順微電子 GP28S50GN220FP全絕緣封裝MOSFET及1個華潤微電子CRXI06D065G2二極體，一次側功率元 件採用4個士蘭微電子SVF20N50F全絕緣封裝MOSFET，APFC功率元件與其中2個一次側功率 元件共用散熱片，另外2個一次側功率元件安裝在另一片散熱片。封閉磁芯APFC電感旁的 NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成 的功耗損失，2個一次側MOSFET的隔離驅動變壓器外包覆黑色聚酯薄膜膠帶 https://i.imgur.com/KtgOudE.jpg ▼主電路板背面的虹冠電子CM6500UNX及擎力科技SPN5003負責APFC電路控制 https://i.imgur.com/6Vp3ph3.jpg ▼APFC電容採用Nichicon 400V 680μF GL系列105℃電解電容 https://i.imgur.com/RQpMMj6.jpg ▼輔助電源電路一次側整合IC為Power Integrations TNY290PG，輔助電源電路變壓器包 覆黑色聚酯薄膜膠帶 https://i.imgur.com/W1BexAe.jpg ▼1個諧振電感及1個諧振電容組成一次側諧振槽，偵測一次側電流的比流器包覆黑色聚酯 薄膜膠帶 https://i.imgur.com/tFcZmRF.jpg ▼主變壓器包覆黑色聚酯薄膜膠帶 https://i.imgur.com/tzPDOmc.jpg ▼主電路板背面有6個華潤芯功率FTG014N04SA MOSFET組成二次側12V同步整流電路，透過 焊點將熱量傳導至正面散熱片 https://i.imgur.com/b4heXMW.jpg ▼主電路板背面的虹冠電子CM6901X負責12V功率級一次側諧振及二次側同步整流控制 https://i.imgur.com/ugNGovS.jpg ▼用於12V輸出的6個鈺邦科技固態電容、2個承興電子電解電容、2個電感 https://i.imgur.com/94hIabh.jpg ▼3.3V/5V DC-DC子卡正面有4個力智電子QM3054M6 MOSFET、2個環狀電感、2個豐賓電子 固態電容、2個鈺邦科技固態電容，背面有隔板 https://i.imgur.com/iohL72c.jpg ▼偵測3.3V/5V輸出電流的分流器 https://i.imgur.com/7ewUeK0.jpg ▼主電路板正面的極創電子IN1S429I-DCG電源管理IC負責監控輸出電壓/電流、接受PS-ON 信號控制、產生Power Good信號 https://i.imgur.com/6cWv2x1.jpg ▼模組化插座板背面敷錫增加載流，模組化插座板正面插座之間設置8個臺灣金山電子固 態電容、7個鈺邦科技固態電容、1個承興電子電解電容，加強輸出濾波/退耦效果 https://i.imgur.com/nCJAZGR.jpg ▼使用標示H++的新款12V-2×6插座 https://i.imgur.com/sfTksXC.jpg 接下來就是上機測試 測試文閱讀方式請參照此篇：電源測試文閱讀小指南 https://ptt-club.com.tw/PC_Shopping/M.1555061123.A.89D ▼空載功耗6.38W https://i.imgur.com/bVYY6gg.jpg ▼20%/50%/100%輸出轉換效率分別為91.68%/91.86%/88.93%，符合80PLUS金牌認證要求 20%輸出87%效率、50%輸出90%效率、100%輸出87%效率 https://i.imgur.com/WzUIs1l.jpg ▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出 下功率因數為0.9849，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求 https://i.imgur.com/bDDF222.jpg ▼綜合輸出負載測試，輸出53%時3.3V/5V電流達13A以後就不再往上加，3.3V/5V/12V電壓 記錄如下表 https://i.imgur.com/i7sLmgE.jpg ▼綜合輸出8%至99%之間3.3V輸出電壓最高與最低點差異為49.8mV https://i.imgur.com/vdNpOiT.jpg ▼綜合輸出8%至99%之間5V輸出電壓最高與最低點差異為52.7mV https://i.imgur.com/uKWVI27.jpg ▼綜合輸出8%至99%之間12V輸出電壓最高與最低點差異為7mV https://i.imgur.com/e9TziSM.jpg ▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載 (CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V： 4.75V-5.25V，12V：11.4V-12.6V) https://i.imgur.com/fRgT3ZB.jpg ▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表 https://i.imgur.com/Vd5mafo.jpg ▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為35.7mV https://i.imgur.com/BYcLIAi.jpg ▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為35.5mV https://i.imgur.com/fbrToLU.jpg ▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為6mV https://i.imgur.com/85Chtv1.jpg ▼12V低輸出轉換效率測試，輸出12V/1A效率60.5%，輸出12V/2A效率74.6%，輸出12V/3A 效率80.1% https://i.imgur.com/nH5OHNb.jpg ▼電源PS-ON信號啟動後直接3.3V/9A、5V/9A、12V/65A輸出下各電壓上升時間圖，從12V 開始上升處當成起點(0.000s)時，12V上升時間7ms，5V上升時間5ms，3.3V上升時間5ms https://i.imgur.com/eF4tmz4.jpg ▼3.3V/9A、5V/9A、12V/65A輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點 (0.000s)時，12V於20ms降至11.31V(圖片中資料點標籤) https://i.imgur.com/1cd70fU.jpg 以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為 3.3V電壓波形 ▼輸出無負載時無明顯漣波 https://i.imgur.com/Xnyck1P.jpg ▼於3.3V/13A、5V/13A、12V/60A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 16.4mV/8mV/8mV，高頻漣波分別為10mV/8mV/8mV https://i.imgur.com/br9HQIy.jpg ▼於12V/70A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 15.2mV/5.2mV/7.6mV，高頻漣波分別為9.2mV/5.6mV/7.2mV https://i.imgur.com/k0PHQEr.jpg ▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度276mV，同時造 成5V產生54mV、3.3V產生60mV的變動 https://i.imgur.com/SkuqC3E.jpg ▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度322mV，同時 造成5V產生70mV、3.3V產生70mV的變動 https://i.imgur.com/o2eR1gU.jpg ▼12V啟動動態負載，變動範圍10A至56A，維持時間500微秒，最大變動幅度530mV，同時 造成5V產生82mV、3.3V產生84mV的變動 https://i.imgur.com/QbnxqPF.jpg ▼12V啟動動態負載，變動範圍20A至70A，維持時間500微秒，最大變動幅度582mV，同時 造成5V產生78mV、3.3V產生94mV的變動 https://i.imgur.com/JOauXNH.jpg ▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結 果) https://i.imgur.com/9rwACCF.jpg ▼電源供應器滿載輸出下橋式整流/檢流電阻/APFC MOSFET/APFC二極體/APFC電感/一次側 MOSFET/諧振電感的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/cFhz3o5.jpg ▼電源供應器滿載輸出下主變壓器/二次側的紅外線熱影像圖(附註：安裝位置環境溫度會 影響測試結果) https://i.imgur.com/xhuoTms.jpg ▼電源供應器滿載輸出下DC-DC MOSFET的紅外線熱影像圖(附註：安裝位置環境溫度會影 響測試結果) https://i.imgur.com/ja2Eghl.jpg ▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註： 安裝位置環境溫度會影響測試結果) https://i.imgur.com/igfYJ3w.jpg ▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註 ：安裝位置環境溫度會影響測試結果) https://i.imgur.com/vqlCWpP.jpg ▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試 https://i.imgur.com/qAeGUhR.jpg ▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/xSADQ5h.jpg 本體及內部結構心得小結： ○14公分短機身，全模組化設計，採用壓紋模組化線材，線材與接頭皆為白色。提供1個 ATX 20+4P、2個EPS 4+4P、1個600W 12V-2×6、3個PCIE 6+2P、8個直角SATA接頭、2個省 力易拔大4P，未提供小4P接頭或轉接線 ○電源端使用標示H++的12V-2×6插座，S4/S3接至COM，為600W定義，S2經100kΩ電阻接 至+3.3V，S1經4.7kΩ電阻接至+3.3V ○方格開孔風扇護網直接沖壓在外殼上，風扇採常時溫控運轉 ○X電容接腳、總開關焊點、磁芯有包覆套管，交流電源線、交流輸入插座焊點、主電路 板保險絲、突波吸收器未包覆套管 ○主電路板背面焊點整體做工良好，大電流路徑有敷錫 ○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉 換3.3V/5V ○APFC MOSFET採用冠順微電子，APFC二極體採用華潤微電子，一次側MOSFET採用士蘭微 電子，二次側12V同步整流MOSFET採用華潤芯功率，3.3V/5V DC-DC MOSFET採用力智電子 。APFC及一次側MOSFET採用全絕緣封裝 ○APFC電容使用Nichicon，其他固態/電解電容使用鈺邦科技/臺灣金山電子/豐賓電子/承 興電子 ○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍 各項測試結果簡單總結： ○20%/50%/100%輸出轉換效率分別為91.68%/91.86%/88.93%，滿足80PLUS金牌認證要求 ○功率因數修正，滿足80PLUS金牌認證要求 ○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變 化，均未超出±5%範圍 ○電源啟動至3.3V/9A、5V/9A、12V/65A輸出狀態，12V上升時間7ms，5V上升時間5ms， 3.3V上升時間5ms ○於3.3V/9A、5V/9A、12V/65A輸出狀態切斷AC輸入模擬電力中斷，12V於20ms降至11.31V ○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為16.4mV/8mV/8mV，於純12V全負載輸 出下12V/5V/3.3V各路低頻漣波分別為15.2mV/5.2mV/7.6mV ○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度276mV ○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度322mV ○12V動態負載測試，變動範圍10A至56A，維持時間500微秒，最大變動幅度530mV ○12V動態負載測試，變動範圍20A至70A，維持時間500微秒，最大變動幅度582mV ○熱機下3.3V過電流截止點29A(145%)，5V過電流截止點30A(150%)，12V過電流截止點 97A(138%) 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(ptt-club.com.tw), 來自: 114.40.147.15 (臺灣) ※ 文章網址: https://ptt-club.com.tw/PC_Shopping/M.1728918758.A.AF0

推 kimi112136: 推大包狼 114.24.216.232 10/14 23:17

→ cfvcfv666: 我看國外評測說DeepCool 和 CWT 應該 118.166.147.91 10/14 23:55

→ cfvcfv666: 移除完全不必要的 12V 電源軌，如果短 118.166.147.91 10/14 23:55

→ cfvcfv666: 路，它也會殺死 PSU。看不懂 這有什麼 118.166.147.91 10/14 23:55

→ cfvcfv666: 用？ 118.166.147.91 10/14 23:55

推 dewaro: 包養平台不意外 118.166.147.91 10/14 23:55

→ wolflsi: CWT部分機種取消-12V輸出，是指這個嗎? 114.40.147.15 10/15 00:33

→ E7lijah: 樓樓上要不要附個上下文原文或連結? 106.64.145.105 10/15 00:42

→ E7lijah: 然後這顆是哪家代工的啊 以藍嗎 106.64.145.105 10/15 00:43

噓 bhmagic: 賣給俄國的大概就是這些電供 76.82.233.154 10/15 01:26

→ wolflsi: 這個是CWT GPX的ATX 3/PCIE 5改 114.40.147.15 10/15 02:39

推 Elfego: 覺得包養網EY嗎 114.40.147.15 10/15 02:39

推 Aheiyang782: 用料不怎麼樣的GPX，但橋威就厲害在 114.33.43.189 10/15 07:42

→ Aheiyang782: 他們的性能差距不會太大... 114.33.43.189 10/15 07:42

推 RHTZ: 特色就是有黑白雙色款式/較軟的壓紋線/3年快 114.40.82.133 10/15 07:47

→ RHTZ: 換/同GPX最便宜（？ 114.40.82.133 10/15 07:47

→ RHTZ: 線材換成12x2 然後通路上市活動有送AG620 114.40.82.133 10/15 07:48

推 Nicodim: 包養網站葉配啦 114.40.82.133 10/15 07:48

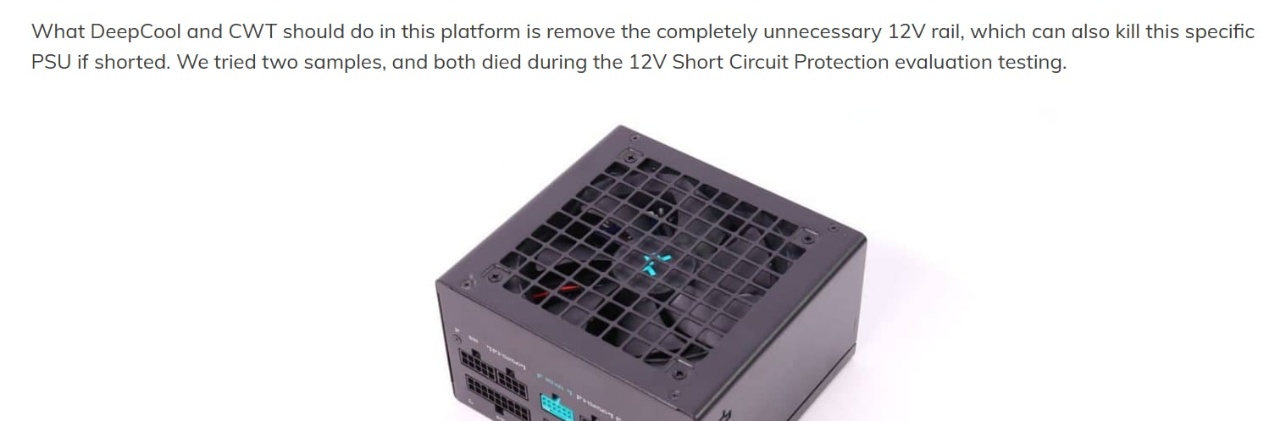

→ cfvcfv666: https://i.imgur.com/V2sa9Pq.jpeg 114.24.153.14 10/15 12:51

→ cfvcfv666: https://pse.is/6k4mf5 114.24.153.14 10/15 12:53

→ E7lijah: 看了內文 確定是指-12V沒錯 106.64.145.105 10/15 17:56

→ E7lijah: 內文說測了兩顆都是死在-12V短路保護測 106.64.145.105 10/15 17:57

→ E7lijah: 試 106.64.145.105 10/15 17:57

推 Foning: 記者收了包養網多少啦 106.64.145.105 10/15 17:57

→ cfvcfv666: 國外測試文是3月，現在新版是已經沒問 114.24.153.14 10/15 20:54

→ cfvcfv666: 題了？ 114.24.153.14 10/15 20:54

推 ATND: 推 42.77.120.246 10/16 19:52
