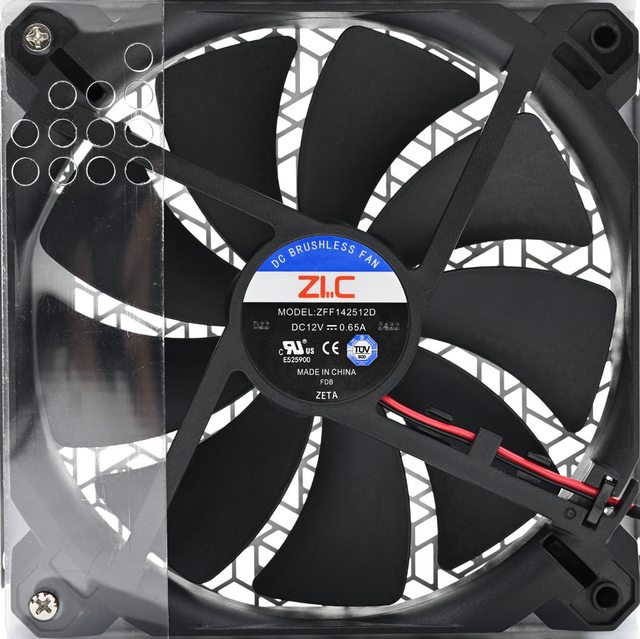

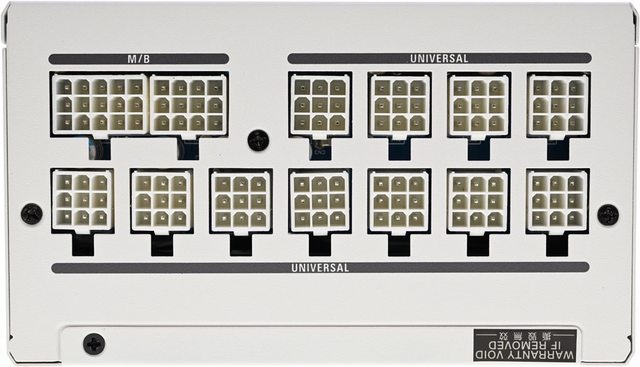

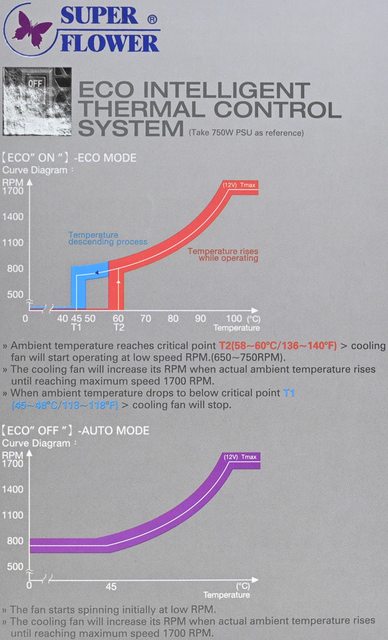

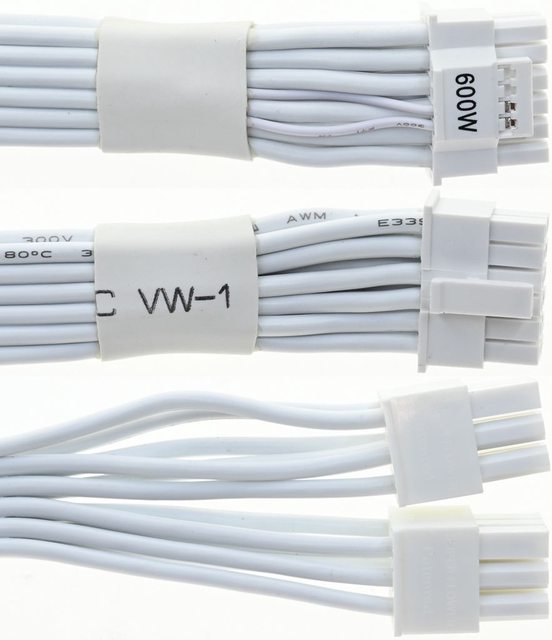

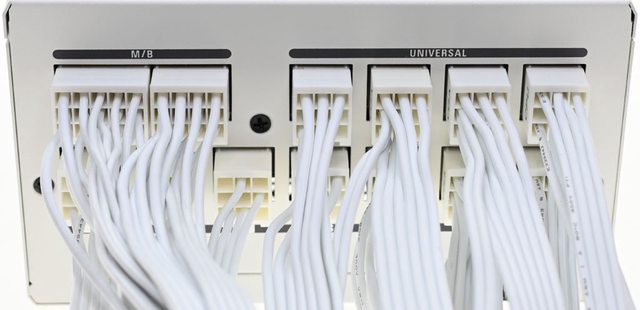

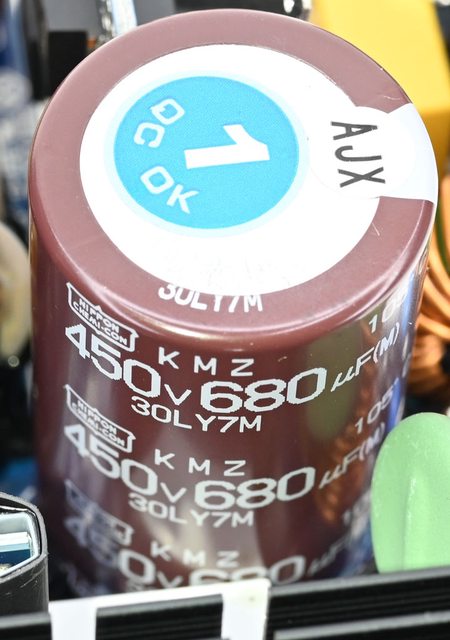

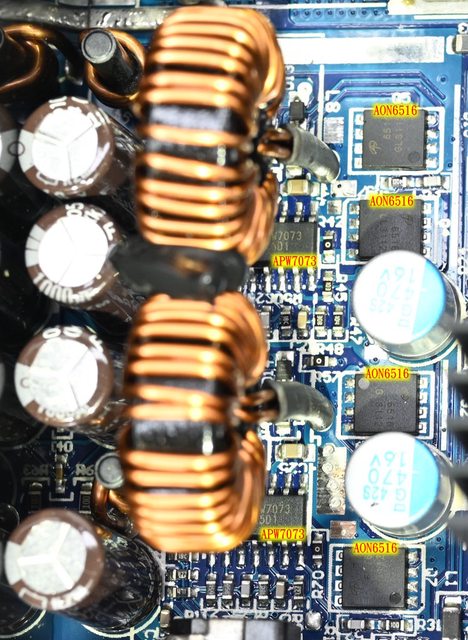

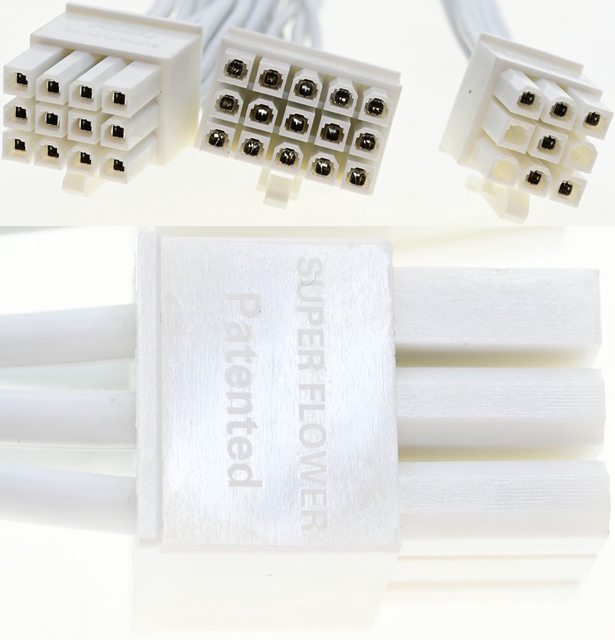

狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2024/10/blog-post_07 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/71327770 特色： ●通過80PLUS白金、Cybenetics Platinum及Cybenetics Platinum 230V效率認證 ●全模組化設計，採用全白接頭及帶狀線材，電源端接頭使用Super Flower專利SUPER CONNECTOR，容易使用及連接 ●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台 ●提供1條600W 12V-2×6線材，通過Cybenetics ATX 3.0認證，相容ATX 3.1及PCIe Gen 5.1，支援新款顯示卡 ●採用主動功率因數修正、半橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換 3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率 ●採用14公分金屬軸心FDB軸承風扇，具備ECO智慧溫控模式，開啟後於低溫下風扇自動停 止轉動，溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡 ●100% 105℃全日系電容，加強可靠度及耐用度 輸出接頭數量： ATX 20+4P：1個 EPS 4+4P：2個 12VHPWR：1個 PCIE 6+2P：4個 SATA：12個 大4P：4個 附註：電源只提供11個SUPER CONNECTOR，線材及接頭配置方式會影響可用最大數量 ▼外盒正面有Super Flower商標、外觀圖、LEADEX VII PRO標誌、Cybenetics ATX 3.0 Pass標誌、ATX3.1/PCIe5.1 READY標誌、輸出功率、80PLUS白金認證、Cybenetics Platinum 230V認證、Cybenetics Platinum認證、Super Flower專利SUPER CONNECTOR標 誌、特色圖片/說明 https://i.imgur.com/CCTXZIu.jpg ▼外盒背面有Super Flower商標、LEADEX VII標誌、規格表、獨家專利介紹、 Cybenetics Platinum認證、Cybenetics Platinum 230V認證、80PLUS白金認證、特色圖 片/說明、條碼、委製/進口商資訊、安規認證 https://i.imgur.com/acy7Gqy.jpg ▼外盒上側面有Super Flower商標及LEADEX VII PRO標誌；外盒下側面有多國語言產品特 色簡介 https://i.imgur.com/WmxbVlr.jpg ▼外盒左側面有Super Flower商標、特色介紹、顏色外觀標示 https://i.imgur.com/uyiPyZa.jpg ▼外盒右側面有Super Flower商標及ECO智慧溫控模式介紹 https://i.imgur.com/qOdeRMi.jpg ▼包裝內容有電源供應器、模組化線材、3×1.25mm2 13A交流電源線、固定螺絲、使用 說明書、產品保固卡 https://i.imgur.com/RmlFWCJ.jpg ▼本體尺寸為150×150×86mm https://i.imgur.com/itud80A.jpg ▼本體兩側外殼印上蝴蝶圖案、LEADEX VII標誌、Super Flower商標 https://i.imgur.com/Rfs5PTr.jpg ▼直接在外殼上沖壓幾何造型開孔風扇護網，可看到內部風扇的金屬軸心，護網其中一個 邊緣有蝴蝶圖案及LEADEX標誌 https://i.imgur.com/kUEJa0P.jpg ▼本體背面標籤有Super Flower商標、SF-1000F14XP型號、80PLUS白金認證、輸入電壓/ 電流/頻率、各組最大輸出電流/功率、總輸出功率、Cybenetics Platinum認證、 Cybenetics Platinum 230V認證、安規認證、警告訊息、條碼、廠商資訊、產地(中國) https://i.imgur.com/boWJrMo.jpg ▼本體幾何造型開孔出風口處設有電源總開關、交流輸入插座及ECO模式開關 https://i.imgur.com/7YBVCkj.jpg ▼模組化線組輸出插座標示M/B(15P+12P)及UNIVERSAL(9P) https://i.imgur.com/PQaugwR.jpg ▼模組化線材電源端接頭使用Super Flower專利SUPER CONNECTOR，ATX 20+4P線材使用 15P+12P接頭，其他線材使用9P接頭 https://i.imgur.com/wqUdQe8.jpg ▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，16AWG/18AWG/20AWG線路長度59公 分 https://i.imgur.com/eXLityT.jpg ▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，18AWG線路長度70公分 https://i.imgur.com/zDakecb.jpg ▼4條顯示卡電源模組化線路，提供4個PCIE 6+2P接頭，16AWG/18AWG線路長度69.5公分 https://i.imgur.com/YuV50MD.jpg ▼1條12V-2×6模組化線路，顯示卡端接頭標示600W，S4/S3線接至線路COM並用套管包覆 ，S2/S1未接線；電源端使用2個SUPER CONNECTOR 9P接頭。16AWG線路長度69.5公分 https://i.imgur.com/blFE5O4.jpg ▼顯示卡端12V-2×6接頭內部金屬連接器的樣式如下圖所示 https://i.imgur.com/ciUfP3k.jpg ▼3條SATA模組化線路，提供12個直角SATA接頭，至第一個接頭18AWG線路長度55公分，接 頭間18AWG線路長度13公分 https://i.imgur.com/hs7i5I7.jpg ▼1條大4P模組化線路，提供4個大4P接頭，至第一個接頭18AWG線路長度54.5公分，接頭 間18AWG線路長度15公分。未提供小4P接頭或轉接線 https://i.imgur.com/Tu0ftXh.jpg ▼將所有模組化線路插上的樣子，因為12V-2×6模組化線路需使用2個SUPER CONNECTOR 9P接頭，最多只能插上10條SUPER CONNECTOR 9P接頭模組化線路 https://i.imgur.com/dxt4O5D.jpg ▼內部結構及使用元件說明簡表 https://i.imgur.com/FQZF9B6.jpg ▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換 3.3V/5V/-12V https://i.imgur.com/2Zq30Ok.jpg ▼採用ZFF142512D 12V/0.65A風扇，並設置氣流導風片 https://i.imgur.com/bEla4UX.jpg ▼扇葉外露金屬軸心 https://i.imgur.com/YNSnzFb.jpg ▼模式開關後方插片式連接器及線路有包覆套管 https://i.imgur.com/S7AbW5N.jpg ▼主電路板背面沒有任何元件，焊點做工良好，部分大電流路徑有敷錫 https://i.imgur.com/5H9SOlM.jpg ▼交流輸入插座及總開關裝在小電路板再焊接至主電路板，正面有2個Y電容(CY1/CY2)及1 個X電容(CX1)，背面有X電容放電IC及電阻 https://i.imgur.com/zkHGl3u.jpg ▼主電路板上有2個共模電感(CM1/CM2)、2個X電容(CX2/CX3)及4個Y電容 (CY3/CY4/CY5/CY6)，CM2旁有額外的X電容放電IC及電阻，CX2旁臥式安裝的保險絲有包覆 套管，突波吸收器未包覆套管。NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用 繼電器將其短路，去除NTC所造成的功耗損失 https://i.imgur.com/DGJYuAh.jpg ▼散熱片上安裝2個並聯的Shindengen US30KB80R橋式整流器、3個APFC電路用Infineon IPA60R120P7全絕緣封裝MOSFET及1個APFC電路用Wolfspeed C3D10065I內絕緣二極體 https://i.imgur.com/NiWAEtf.jpg ▼APFC控制子卡外包覆套管，散熱片兩旁的APFC電流偵測用比流器有包覆套管 https://i.imgur.com/jqvTdHA.jpg ▼環狀磁芯APFC電感旁邊輔助電源電路子卡上的一次側整合IC為Super Flower自有編號IC ，二次側整流元件為PFR20L60CT https://i.imgur.com/5RlNvdB.jpg ▼APFC電容採用Nippon Chemi-con 450V 680μF KMZ系列105℃電解電容 https://i.imgur.com/1lvluW2.jpg ▼一次側MOSFET子卡上有4個Infineon IPB50R199CP TO-263表面黏著封裝MOSFET，金屬散 熱片透過焊接固定在一次側MOSFET子卡兩側，旁邊有主變壓器、2個諧振電容及一次側 MOSFET隔離驅動變壓器。雖然使用4個MOSFET，但同位置的正反面MOSFET其D極與S極採並 聯配置，實際為半橋配置 https://i.imgur.com/MOZOhnO.jpg ▼主變壓器的一次側繞組(上)與二次側繞組(下)之間刻意留下空間，並在磁芯中柱留下氣 隙，使其產生的漏感可成為串聯諧振電感，這種也被稱為諧振變壓器。下方4片二次側板 狀繞組與連接主電路板的金屬條焊接在一起 https://i.imgur.com/w8gMJr5.jpg ▼主變壓器二次側有散熱片及2片同步整流子卡，還有12V輸出的2個Nippon Chemi-con固 態電容、5個Nippon Chemi-con電解電容、1個電感 https://i.imgur.com/oW515tu.jpg ▼2片同步整流子卡共有8個Infineon BSC014N04LS MOSFET(紅框)組成二次側12V同步整流 電路 https://i.imgur.com/33NX0jZ.jpg ▼功率級控制子卡上的Super Flower自有編號IC https://i.imgur.com/kAVapG6.jpg ▼主電路板正面的3.3V/5V DC-DC電路有2個茂達電子APW7073同步降壓PWM控制器、4個 ALPHA & OMEGA AON6516 MOSFET、2個環狀電感、2個柱狀電感、2個Nippon Chemi-con固 態電容、4個Nippon Chemi-con電解電容 https://i.imgur.com/o7oROrC.jpg ▼-12V DC-DC子卡上的亞瑟萊特科技AX3111負責轉換-12V，風扇控制子卡上方接頭連接模 式開關及風扇 https://i.imgur.com/4jJ4bRN.jpg ▼模組化插座板背面有隔板 https://i.imgur.com/Qe5XeAi.jpg ▼模組化插座板正面，插座之間設置14個Nippon Chemi-con固態電容、7個Rubycon電解電 容，加強輸出濾波/退耦效果 https://i.imgur.com/NHINeFH.jpg 接下來就是上機測試 測試文閱讀方式請參照此篇：電源測試文閱讀小指南 https://ptt-club.com.tw/PC_Shopping/M.1555061123.A.89D ▼空載功耗8.85W https://i.imgur.com/uvBH7vU.jpg ▼20%/50%/100%輸出轉換效率分別為91.99%/92.75%/90.19%，符合80PLUS白金認證要求 20%輸出90%效率、50%輸出92%效率、100%輸出89%效率 https://i.imgur.com/A8lW4bq.jpg ▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出 下功率因數為0.9938，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求 https://i.imgur.com/VYRCfyV.jpg ▼綜合輸出負載測試，輸出45%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓 記錄如下表 https://i.imgur.com/UCV2TjS.jpg ▼綜合輸出8%至101%之間3.3V輸出電壓最高與最低點差異為52.5mV https://i.imgur.com/oHvStj0.jpg ▼綜合輸出8%至101%之間5V輸出電壓最高與最低點差異為59.8mV https://i.imgur.com/PGYU5Ue.jpg ▼綜合輸出8%至101%之間12V輸出電壓最高與最低點差異為13mV https://i.imgur.com/x2eTmFX.jpg ▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載 (CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V： 4.75V-5.25V，12V：11.4V-12.6V) https://i.imgur.com/5eIDnl0.jpg ▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表 https://i.imgur.com/MsyjvAA.jpg ▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為37.7mV https://i.imgur.com/6TFk9L0.jpg ▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為39.7mV https://i.imgur.com/17YuRcb.jpg ▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為15mV https://i.imgur.com/TMFxmwA.jpg ▼12V低輸出轉換效率測試，輸出12V/1A效率57.3%，輸出12V/2A效率73.5%，輸出12V/3A 效率78.8%，輸出12V/4A效率83.1% https://i.imgur.com/lZSg2i0.jpg ▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/75A滿載輸出下各電壓上升時間圖， 從12V開始上升處當成起點(0.000s)時，12V上升時間16ms，5V上升時間7ms，3.3V上升時 間7ms https://i.imgur.com/BRpMN8H.jpg ▼3.3V/12A、5V/12A、12V/75A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當 成起點(0.000s)時，12V於20ms開始壓降，23ms降至11.41V(圖片中資料點標籤)。隨著12V 下降過程中，3.3V/5V要等到39ms(5V)/40ms(3.3V)才會下降 https://i.imgur.com/gnITcuL.jpg 以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為 3.3V電壓波形 ▼輸出無負載時無明顯漣波 https://i.imgur.com/eHAlGxk.jpg ▼於3.3V/12A、5V/12A、12V/75A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 20.4mV/10.4mV/10mV，高頻漣波分別為15.6mV/10.4mV/10.8mV https://i.imgur.com/s4I50mq.jpg ▼於12V/83A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 19.2mV/9.2mV/8.4mV，高頻漣波分別為15.2mV/8.8mV/8.4mV https://i.imgur.com/D1Qgnon.jpg ▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度228mV，同時造 成5V產生42mV、3.3V產生42mV的變動 https://i.imgur.com/Eil0QYl.jpg ▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度260mV，同時 造成5V產生40mV、3.3V產生44mV的變動 https://i.imgur.com/5QU24tY.jpg ▼12V啟動動態負載，變動範圍10A至66A，維持時間500微秒，最大變動幅度492mV，同時 造成5V產生42mV、3.3V產生44mV的變動 https://i.imgur.com/oAIZ1LZ.jpg ▼12V啟動動態負載，變動範圍20A至83A，維持時間500微秒，最大變動幅度656mV，同時 造成5V產生42mV、3.3V產生42mV的變動 https://i.imgur.com/LxS8CMw.jpg ▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結 果) https://i.imgur.com/PaMD28D.jpg ▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC電感(上圖)及橋式整流/APFC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/UtJLaWD.jpg ▼電源供應器滿載輸出下一次側/主變壓器(上圖)及二次側/DC-DC(下圖)的紅外線熱影像 圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/0BneaLs.jpg ▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註： 安裝位置環境溫度會影響測試結果) https://i.imgur.com/FONlREe.jpg ▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註 ：安裝位置環境溫度會影響測試結果) https://i.imgur.com/QDOpFSf.jpg ▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試 https://i.imgur.com/kqkiVpG.jpg ▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/nb5iJJh.jpg 本體及內部結構心得小結： ○全模組化設計，採用純白接頭及帶狀模組化線材。提供1個ATX 20+4P、2個EPS 4+4P、1 個600W 12V-2×6、4個PCIE 6+2P、12個直角SATA、4個大4P，未提供小4P接頭或轉接線 ○電源端輸出插座除了ATX 20+4P使用的15P+12P外，還配置11個Super Flower專利SUPER CONNECTOR ○12V-2×6模組化線材，顯示卡端接頭S4/S3接至COM，為600W定義，S2/S1未接線。電源 端配置2個SUPER CONNECTOR ○直接在外殼沖壓幾何造型開孔風扇護網，14公分金屬軸心FDB軸承風扇具備ECO智慧溫控 模式，開啟後於低溫下風扇自動停止轉動，溫度提高後採溫控運轉。關閉後風扇採常時溫 控運轉 ○交流輸入插座及總開關裝在小電路板再焊接至主電路板。模式開關接點/模式開關線路/ 主電路板保險絲有包覆套管，突波吸收器沒有包覆套管 ○所有元件都移到主電路板正面，焊點整體做工良好，部分區域線路有敷錫 ○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉 換3.3V/5V/-12V ○APFC、一次側及二次側12V同步整流MOSFET採用Infineon，APFC二極體採用Wolfspeed， 3.3V/5V DC-DC MOSFET採用ALPHA & OMEGA，-12V DC-DC採用亞瑟萊特科技。一次側 MOSFET採用表面黏著封裝，APFC MOSFET採用全絕緣封裝，APFC二極體採用內絕緣封裝 ○APFC電容使用Nippon Chemi-con，其他固態/電解電容使用Nippon Chemi-con/Rubycon 各項測試結果簡單總結： ○20%/50%/100%輸出轉換效率分別為91.99%/92.75%/90.19%，滿足80PLUS白金認證要求 ○功率因數修正，滿足80PLUS白金認證要求 ○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變 化，均未超出±5%範圍 ○電源啟動至綜合全負載輸出狀態，12V上升時間16ms，5V上升時間7ms，3.3V上升時間 7ms ○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於20ms開始壓降，23ms降至11.41V ，3.3V/5V要等到39ms(5V)/40ms(3.3V)才會下降 ○輸出無負載時無明顯漣波。綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為 20.4mV/10.4mV/10mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為 19.2mV/9.2mV/8.4mV ○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度228mV ○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度260mV ○12V動態負載測試，變動範圍10A至66A，維持時間500微秒，最大變動幅度492mV ○12V動態負載測試，變動範圍20A至83A，維持時間500微秒，最大變動幅度656mV ○熱機下3.3V過電流截止點28A(140%)，5V過電流截止點27A(135%)，12V過電流截止點 112A(134%) 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(ptt-club.com.tw), 來自: 114.40.172.228 (臺灣) ※ 文章網址: https://ptt-club.com.tw/PC_Shopping/M.1728382884.A.8CB 同款電源，低瓦數機種在低功率輸出下有較好的轉換效率 請參照FOCUS GX-750及GX-1000的綜合負載測試 https://i.imgur.com/d0ldAgg.jpg https://i.imgur.com/c5SSDLD.jpg
